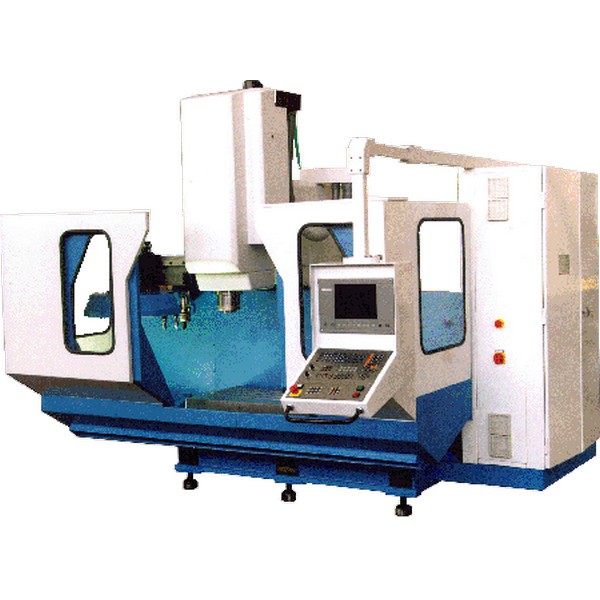

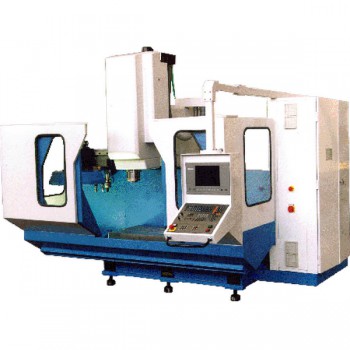

Станок вертикальный сверлильно-фрезерно-расточный с автоматической сменой инструмента (АСИ) и числовым программным управлением (ЧПУ) модели 500V предназначен для комплексной обработки деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Неподвижный рабочий стол обеспечивает высокую точность обработки, удобство уборки стружки и высокоскоростную обработку. Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.
500V
Параметры cтола
Размер рабочей поверхности стола, мм 630x1200
Ширина направляющего паза, мм 18Н7
Количество Т-образных пазов, мм 5
Наибольшее расстояние от торца шпинделя до плоскости планшайбы, мм 590
Наибольшая масса обрабатываемой детали, кг 500
Шпиндель
Конус шпинделя (DIN 69871) SK 40
Пределы частот вращения шпинделя, об/мин 0-8000
Номинальный крутящий момент на шпинделе, Нм 44,6
Перемещения
Наибольшие перемещения по осям, мм
- продольное перемещение X-салазок (Х) 1000
- поперечное перемещение Y-колонны (Y) 500
- вертикальное перемещение шпиндельной бабки (Z) 450
Точность позиционирования, мм ± 0,01
Диапазон рабочих подач по координатам, мм/мин 1…15000
Ускоренные хода по всем осям 15…30
Инструментальный магазин
Емкость инструментального магазина, шт. 20
Время смены инструмента, сек . 8,5
Наибольший диаметр инструмента, устанавливаемого в магазине [без пропуска гнезд], мм 125 [80]
Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм 250
Наибольшая масса оправки, устанавливаемой в магазине, кг 10
Характеристика электрооборудования
Мощность двигателя главного привода, кВт 7 / 11
Номинальная частота вращения, об/мин 1500
Максимальная частота вращения, об/мин 8000
Суммарная мощность установленных на станке электродвигателей, кВт 19,5
Система ЧПУ SIEMENS SINUMERIK 802D
Прочие характеристики
Габаритные размеры, мм 2350x3165x3000
Общая площадь станка в плане, кв.м., не более (с учетом открытых дверей шкафа) 15,7
Масса, кг 7000
