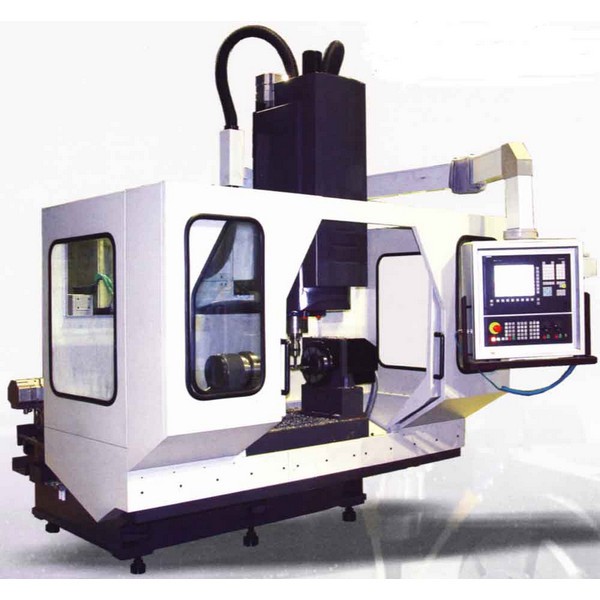

Станок вертикальный сверлильно-фрезерно-расточный с автоматической сменой инструмента (АСИ) и числовым программным управлением (ЧПУ) модели 500VB предназначен для комплексной обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства. Станок имеет поворотный стол с горизонтальной осью вращения и поворот шпиндельной бабки. Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.
Область применения : обработка пресс-форм, штампов, лопаток, турбин, моноколес, шнеков и других деталей сложной формы в предприятиях различных отраслях промышленности.
Станок применяется в области производства прессформ и штампов, изготовления моделей и для решения других универсальных задач. Фрезерование по литейной корке не допускается.
Станок имеет широкие диапазоны величин подач и частот вращения шпинделя, которые полностью обеспечивают выбор нормативных режимов резания для обработки заготовок из различных конструкционных материалов. На станке программируются координатные перемещения Х-салазок (ось Х) , колонны верхней поворотной (ось Y) , поворот сверлильной головки (ось В) , линейное перемещение сверлильной головки (ось W) , скорость их перемещений, частота вращения шпинделя и работа устройства АСИ. Стол неподвижен (установлен на столешнице станины).
Параметры стола
Размер рабочей поверхности стола, мм 320 (500)*
Параметры рабочей поверхности стола Т-образные пазы 8x14, шаг 100 js 14мм
Наибольшее расстояние от торца шпинделя до стола, мм
- стационарный магазин 580
- манипуляторный магазин 640
Наибольшая масса обрабатываемой детали, кг 500
Шпиндель
Конус шпинделя (DIN 69871) SK 40 (HSK 63)*
Пределы частот вращения шпинделя, об/мин 0-8000
Номинальный крутящий момент на шпинделе, Нм 44.6
Перемещения 1
Наибольшие перемещения по осям, мм
- продольное перемещение салазок (Х) 1000
- поперечное перемещение колонны (Y) 500
- вертикальное перемещение шпиндельной бабки (Z) 450
Поворот стола, град.
- поворот стола (А) +90; -40
- вращение стола (С) 360
Точность позиционирования по всем осям, мм ± 0,01
Предельные рабочие подачи, мм/мин 1…15000
Точность позиционирования по осям А, С, град. ± 0,002
Ускоренные хода по всем осям 15…30 (60)*
Ускоренные хода по осям А, С, м/мин 18
Инструментальный магазин
Емкость инструментального магазина, шт.
- стационарный магазин 20 (8)*
- манипуляторный магазин 20 (40)*
Время смены инструмента, сек .
- стационарный магазин 7
- манипуляторный магазин 2.5
Наибольший диаметр инструмента, устанавливаемого в магазине, мм (без пропуска гнезд) 125 (80)
Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм 250
Наибольшая масса оправки, устанавливаемой в магазине, кг
- стационарный магазин 10
- манипуляторный магазин 5
Характеристика электрооборудования
Мощность двигателя главного привода, кВт 7
Номинальная частота вращения, об/мин 1500
Максимальная частота вращения, об/мин 9000
Суммарная мощность установленных на станке электродвигателей, кВт 26.1
Система ЧПУ (стандартное исполнение) SIEMENS SINUMERIK 8 40 D
Прочие характеристики
Габаритные размеры, мм 2300x2600x3030
Общая площадь станка в плане, кв.м., не более (с учетом открытых дверей шкафа) 6
Масса, кг 7200
