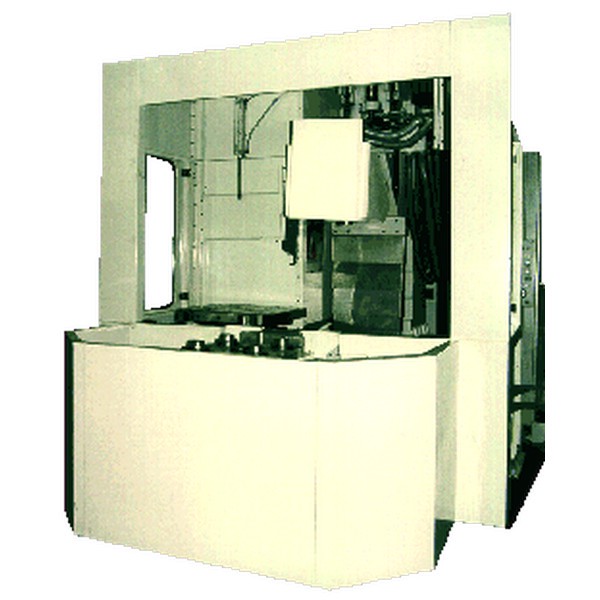

Центр горизонтально-фрезерный 630H

Печать
Станок горизонтальный сверлильно-фрезерно-расточный с автоматической сменой инструмента (АСИ) и числовым программным управлением (ЧПУ) модели 630Н предназначен для комплексной обработки деталей из различных конструкционных материалов с 4-х сторон без переустановки в условиях единичного, мелкосерийного и серийного производства. Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.
Область применения: машиностроительные предприятия различных отраслей промышленности.
Размер рабочей поверхности стола, мм 630x 630
Диаметр центрального отверстия, мм 25Н7
Диаметр крепежных отверстий, мм 580
Наибольшая масса обрабатываемой детали, кг 1000
Шпиндель
Конус шпинделя (DIN 69871) SK 40 (HSK 80)*
Пределы частот вращения шпинделя, об/мин 0-8000
Номинальный крутящий момент на шпинделе, Нм
- при 11 кВт двигателе 70
- при 15 кВт двигателе 95,5
Перемещения
Наибольшие перемещения по осям, мм, не более
- продольное перемещение стола (Х) 900
- вертикальное перемещение шпиндел.бабки (Y) 600
- поперечное перемещение колонны ( Z ) 700
Поворот стола (ось В), град. 360
Наименьший угол поворота стола, град. 1,3,5
Точность углового положения стола, град. ± 0,002
Предельные рабочие подачи по осям X , Y , Z , м/мин 1… 15000
Ускоренные хода по осям X , Y , W , м/мин 15...25
Инструментальный магазин
Емкость инструментального магазина, шт. 40 и более*
Время смены инструмента, сек. 16
Наибольший диаметр инструмента, устанавливаемого в магазине, мм (без пропуска гнезд) 125 ( 78 )
Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм 250
Наибольшая масса оправки, устанавливаемой в магазине, кг 10
Характеристика электрооборудования
Номинальная частота вращения, об/мин 1500
Максимальная частота вращения, об/мин 8000
Суммарная мощность установленных на станке электродвигателей, кВт 47,3; 51,3
Система ЧПУ (стандартное исполнение) SIEMENS SINUMERIK 840D
Устройство смены паллет
Время смены паллет, сек. 20
Грузоподъёмность паллет, кг 2x1000
Прочие характеристики
Габаритные размеры, мм 2900x3100x3100
Общая площадь станка в плане, кв.м., не более (с учетом открытых дверей шкафа) 9,6
Масса (без устройства смены паллет), кг 10500
Модель 630H
ЧПУ Sinumerik 840D
Класс точности П
Мощность, кВт 11,00
Обороты шпинделя, об./мин. 0 - 8000
Размеры, мм (Длина х Ширина х Высота) 2900 х 3100 х 3100
Вес, кг 13000
ОКП 381682
