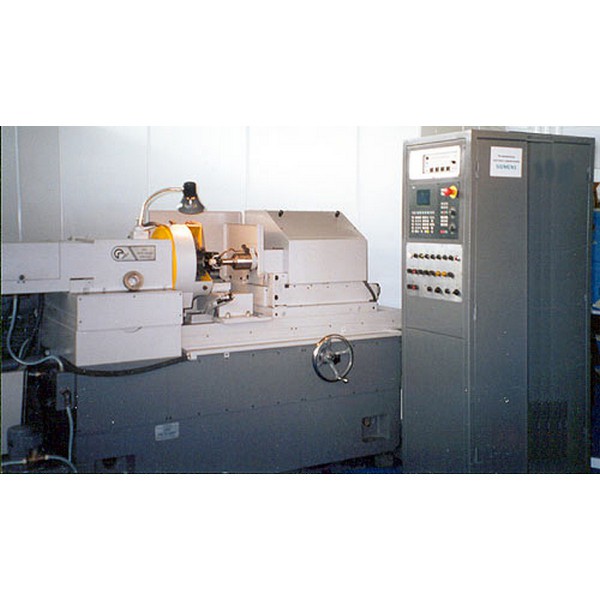

Шлифовальный станок МШ204, предназначенный для шлифовки цилиндрических и конических наружных и внутренних поверхностей тел вращения, может выпускаться в следующем исполнении:
- с ручной загрузкой и выгрузкой деталей;
- с ручной загрузкой и выгрузкой.
Станок оснащен двумя шпинделями и позволяет производить:
- одновременное шлифование отверстия и торца детали;
- последовательное шлифование отверстия и торца детали;
- последовательное шлифование всех наружных и внутренних поверхностей
Размеры устанавливаемого изделия:
- диаметр, мм 20...200
- длина, мм 20...100
Размеры шлифуемого отверстия:
- диаметр, мм 10...160
- глубина, мм 1...100
Параметры круга для шлифовки отверстия и торца:
- диаметр, мм 7.5...120
- высота, не более, мм 60
- продольное перемещение, мм 160
- величина осцилляции внутришлифовального шпинделя, мм любая в пределах хода
- мощность привода внутришлифовального кВт (диапазон по заказу) 1,5...5.5
- число оборотов внутришлифовального шпинделя, об/мин (диапазон по заказу) 16000...90000
Параметры круга для шлифовки торца отверстия и наружного диаметра:
- диаметр, мм 20...200
- высота, не более, мм 50
- продольное перемещение, мм 160
- мощность привода торцешлифовального шпинделя, кВт 4
Число оборотов торцешлифовального шпинделя, об/мин 1500...5500
- по спецзаказу 30000...90000
Продольное перемещение механизма загрузки, мм до 420
Поперечное перемещение бабки изделия, мм до 400
Регулируемое число оборотов шпинделя бабки изделия, об/мин 100...1000
Скорость перемещения всех управляемых от ЧПУ узлов, мм/мин 0.01...15000
Дискрета задания перемещения по всем осям, мм 0.001
Ориентировочная потребляемая мощность с учетом неодновременной работы приводов, кВт 11
Масса станка, кг 4000
Габаритные размеры станка с приставным оборудованием (бак СОЖ, электрошкаф, гидростанция):
- длина, мм 2850
- ширина, мм 2650
- высота, мм 1900
