Cпирально навивной станок с жесткими кольцами TFM-1250М
О станке
Поделиться страницей
Спирально-навивной станок TFM-1250M производится в двух основных модификациях :
1. Базовая комплектация станка TFM-1250M
(Автоматическая версия, изготавливаемые диаметры 100-1400 мм, скорость 65 м/мин)
- Размотчик г/п до 1000 кг
- Универсальный прокатный блок, не требующий перенастройки после смены толщины металла (обрабатываемые толщины 0,45 - 1,0 мм)
- Рамное основание со шлифованной верхней поверхностью
- Мотор-редуктор 15 кВт (Италия)
- Электрооборудование с частотным преобразователем Овен-Dunfoss и программируемым реле ОВЕН (Россия), либо Schnider Electric (Германия)
- Программируемая панель управления с монохромным ЖК дисплеем
- Пневматический привод с исполнительными механизмами CAMOZZI (Италия), либо SMC (Япония)
- Станция автоматической подачи смазки (СОЖ) к исполнительным механизмам и в прокатный блок
- Блок отрезки трубы скользящего типа со слиттерным (роликовым) ножом
- Комплект из трех быстросменных нижних закаточных роликов для разных толщин металла
- Компактный навесной пульт управления с антивандальными металлическими кнопками с подсветкой
- Дистанционное управление подачей воздуха, реверсом двигателя
- Дополнительная педаль оператора, для удобства зарядки нового штрипса в станок
- Комплект бесконтактных датчиков на исполнительные механизмы
- Устройство для нанесения зига (ребра жесткости) на трубу
- Стол приемный длиной 3500 мм с механизмом автоматического сброса трубы
- Окраска высокопрочной станочной эмалью (Германия)
Стоимость колец для станка можно найти в разделе ОПЦИИ.
2. Базовая комплектация станка TFM-1250MЭ
(Полуавтоматическая версия, изготавливаемые диаметры 100-1400 мм, скорость 65 м/мин)
- Размотчик г/п до 1000 кг
- Универсальный прокатный блок, не требующий перенастройки после смены толщины металла (обрабатываемые толщины 0,45 - 1,0 мм)
- Рамное основание со шлифованной верхней поверхностью
- Мотор-редуктор 15 кВт (Италия)
- Электрооборудование с частотным преобразователем HUINDAI (Корея)
- Станция автоматической подачи смазки (СОЖ) к исполнительным механизмам и в прокатный блок
- Комплект из трех быстросменных нижних закаточных роликов для разных толщин металла
- Съемный компактный пульт управления с антивандальными металлическими кнопками с подсветкой
- Комплект бесконтактных датчиков на исполнительные механизмы
- Устройство для нанесения зига (ребра жесткости) на трубу
- Стол приемный длиной 3500 мм
- Окраска высокопрочной станочной эмалью (Германия)
Стоимость колец для станка можно найти в разделе ОПЦИИ.
Данная версия станка спирально навивного предназначена для компаний с небольшим объемом производства труб, но при этом имеющих необходимость в высококачественной продукции с очень плотным швом, либо для производства очень длинных труб (вплоть до 50 метров), где актуальность устройства отрезки минимальна. Несмотря на то, что в полуавтоматической версии отсутствует устройство отрезки, часть автоматики и пневмопривод, качество продукции полностью аналогично трубам изготовленным на автоматической версии, т.к основные механизмы абсолютно идентичны.
Более того, спирально навивной станок полуавтомат производится изначально с подготовкой под установку пакета пневмо и электрооборудования, а также устройства слиттерной отрезки, которыми комплектуется станок в автоматической версии. Это позволяет при наращивании темпов производства произвести модернизацию Вашего станка в течение одной недели до полностью автоматической версии на Вашей же производственной площадке.
Немаловажным аспектом при покупке такого серьезного оборудования является расчет себестоимости воздуховодов произведенных на спирально навивном станке TFM-1250M. Основные исходные данные для подобных расчетов мы для Вашего удобства собрали в сводную таблицу, которую можно посмотреть в разделе "Технические характеристики".

-
во первых, задать идеально круглую форму спирально-навивного воздуховода с помощь тонкой ленты достаточно непросто;
-
во вторых, необходима серьезная квалификация оператора при установке ленты, чтобы соблюсти точный диаметр;
-
в третьих, конструктивно не получится сделать на спирально-навивном станке с гибкими кольцами очень плотный шов на спиральном воздуховоде, что ведет к массе ограничений в его применении; например не рекомендуется использовать навивные воздуховоды произведенные на таком оборудовании в производстве теплоизолированных труб, поскольку при закачке и остывании пенополиуретана не выдерживает и расходится шов внешней трубы ( воздуховода );
-
в четвертых, нет возможности выкатывать длинные спиральные воздуховоды, так как при увеличении длины навивного воздуховода растет его масса, и следовательно он упирается все возрастающей массой в гибкое кольцо. Следует ли говорить, что при этом резко возрастает деформация кольца, и соответственно на выходе получается брак;
-
В пятых, многие станки из КНР страдают недолговечностью прокатного блока, а также повышенной склонностью к конусности выпускаемых спиральных воздуховодов, и если второе как-то может отслеживать опытный оператор, то с первым проблематичнее;
-
В шестых, большинство станков данного типа оснащены системой отрезки с фрезой, что кроме постоянного высокочастотного визга при отрезке дает очень много заусенцев на торце трубы, и их приходится дополнительно зачищать.
-
В седьмых, переналадка на другой диаметр требует значительного времени и очень хорошей квалификации оператора.
Станки для производства спиральных воздуховодов с жесткими кольцами серии TFM

Это самый продвинутый сегмент оборудования для производства спиральных воздуховодов. Это самые скоростные, самые надежные, самые долговечные и что самое главное, выпускающие стабильно качественную продукцию станки. В данном сегменте представлены в основном станки производства России и Швейцарии. Станки из КНР также представлены на рынке, но их качество, а особенно качество формирующих колец не выдерживает никакой критики, поэтому их единственное достоинство – низкая стоимость.
Станки с жесткими кольцами обычно имеют самое богатое оснащение, ведь их основная задача – изготовление бескомпромиссно качественных спиральных воздуховодов в минимальные сроки, и получение максимума прибыли на вложенные в них инвестиции.

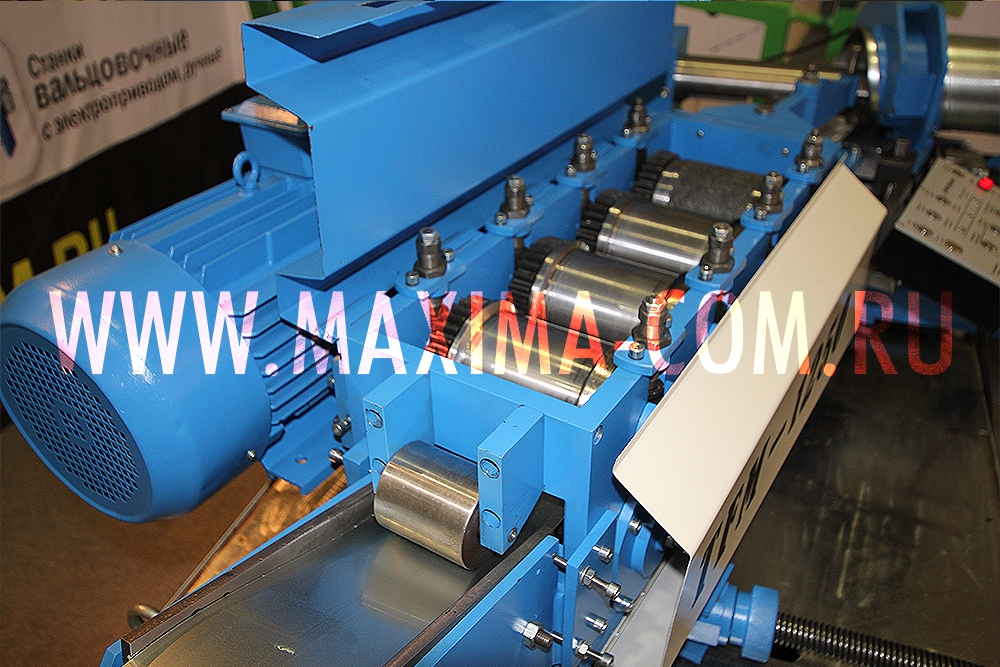

Конструктив таких станков с недеформируемыми жесткими кольцами позволяет выходить на максимальные скорости изготовления воздуховодов без риска навредить качеству продукции. Мощный прокатный блок формирует качественные замки, а усиленные устройства закрывания замка делают его сверхплотным.
Но качество спирального воздуховода определяется даже в таких вещах, как качество торцевой кромки воздуховода после его отрезки. И здесь станки с жесткими формующими кольцами опять на высоте. Автоматическая система роликовой отрезки работает синхронно с подающим ленту механизмом, и позволяет отрезать трубу без остановки станка максимально чисто и быстро. Ни одной заусенки.
На скорость работы спирально навивного станка влияет также и то, насколько быстро будет освобожден от готовой продукции приемный стол. И здесь как нельзя кстати придется стол с автоматической разгрузкой трубы. Ни секунды простоя.
Одним из основных преимуществ является то, что спирально-навивной станок с жесткими кольцами имеет возможность изготовления качественных длинномерных спиральных труб – до 12000 мм и более. Также по зубам этому типу станков и большие диаметры воздуховодов – до 2500 мм.
Как говорилось выше, качественные спирально навивные станки с жесткими кольцами представлены на российском рынке в основном оборудованием производства России и Швейцарии. В спирально навивных станках серии TFM применены лучшие решения как отечественных, так и зарубежных производителей данного оборудования, что гарантирует безупречно продуманную и реализованную конструкцию, высочайшую надежность обусловленную применением специальных сталей, безупречное качество готовой продукции и умеренную стоимость (от 2 385 000 до 2 689 000 рублей). Станки же производства Швейцарии хотя также имеют заслуженную репутацию, качество изготовления и надежность, но при этом их стоимость до 3-х раз выше.

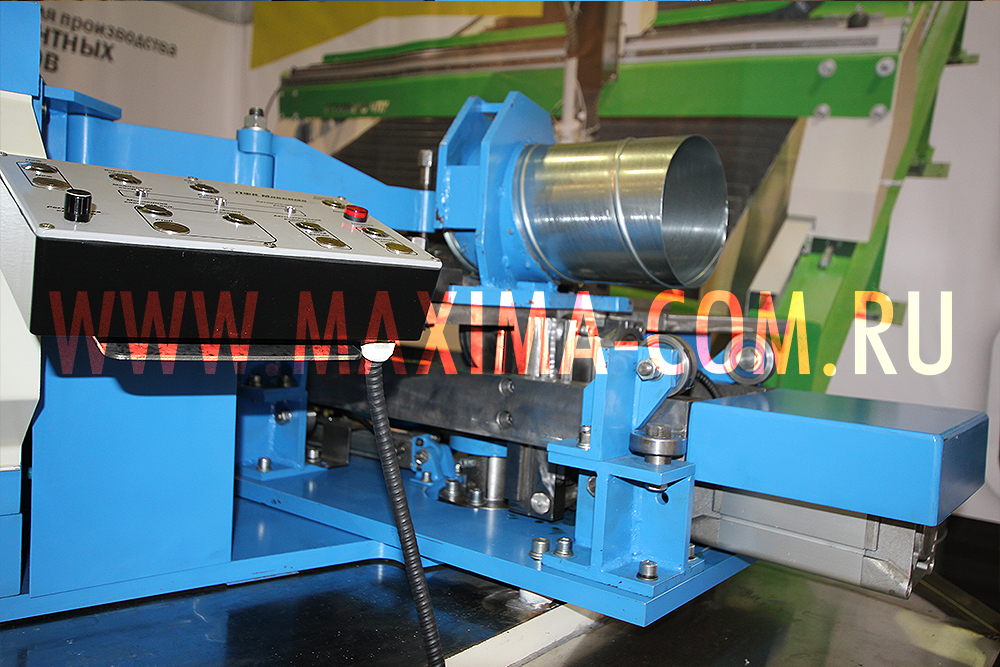

Станок серии TFM представляет собой компактную конструкцию обеспечивающую производство воздуховодов спиральных, оснащенную размотчиком, прокатным блоком с формирующими замок роликами, жесткими формующими кольцами, приемным столом и системой управления. В полной комплектации устанавливается автоматическая роликовая отрезка и автоматический приемный стол!!! Оборудование для вентиляции ( вентиляция оборудование ), а в частности спирально-навивные станки это очень серьезное оборудование, поэтому к выбору станка и его модификации необходимо относиться очень внимательно.

Спирально-навивной станок серии TFM имеет две модификации (автомат и полуавтомат), существенно различающиеся по стоимости и комплектации.
Обе модификации объединяет высокое качество готовой продукции. Различия больше касаются удобства и скорости работы.
Формирующие кольца жесткие, что в отличие от станков с ленточными кольцами дает возможность получать стабильный диаметр на больших толщинах металла, а также получать более плотный шов.
Автоматическая роликовая отрезка трубы обеспечит бесшумный и чистый рез. А автоматический приемный стол с пневмоприводом позволит увеличить производительность на 15%!!!
Диаметр навиваемой трубы | 100 - 1400 мм |
Ширина ленты | 137 мм |
Толщина ленты | 0,45 -1,0 мм |
Скорость навивки (регулировка бесступенчатая) | до 65 м/мин |
Внутренний диаметр рулона | 400 - 500 мм |
Наружный диаметр рулона | до 1000 мм |
Масса рулона | до 700 кг |
Максимальная длина навиваемой трубы | 12000 мм |
Отрезка трубы | слиттерный нож |
Привод ножей и разгрузочного устройства | пневматический |
Давление в пневмосети | 0,6 Мпа |
Управление | с пульта ручное и автоматическое |
Габариты (длина х ширина х высота - без бухтодержателя и без рольганга) | 1500 мм х 1300 мм х 1175 мм |
Масса станка | 1420 кг |
Мощность привода (частотный преобразователь) | 15 КВт |
Обслуживание | 1 человек |
Диаметр воздуховода, мм
|
Длина ленты в одном витке l, мм
|
Длина ленты в одном метре трубы L, м
|
100
|
338
|
2.6
|
110
|
367
|
2.87
|
125
|
411
|
3.27
|
140
|
456
|
3.6
|
150
|
486
|
3.92
|
160
|
517
|
4.18
|
180
|
578
|
4.71
|
200
|
639
|
5.23
|
225
|
706
|
5.8
|
250
|
794
|
6.54
|
280
|
887
|
7.32
|
315
|
996
|
8.24
|
355
|
1121
|
9.28
|
400
|
1261
|
10.47
|
450
|
1418
|
11.77
|
500
|
1574
|
13.08
|
560
|
1761
|
14.64
|
630
|
1981
|
16.48
|
710
|
2232
|
18.57
|
800
|
2514
|
20.94
|
900
|
2828
|
23.55
|
1000
|
3142
|
26.16
|
1120
|
3518
|
29.3
|
1250
|
3926
|
32.7
|
- Компрессор с производительностью не менее 50 л/мин и давлением 0,6 МПа. Данные характеристики обеспечит даже самый дешевый компрессор гаражного типа.

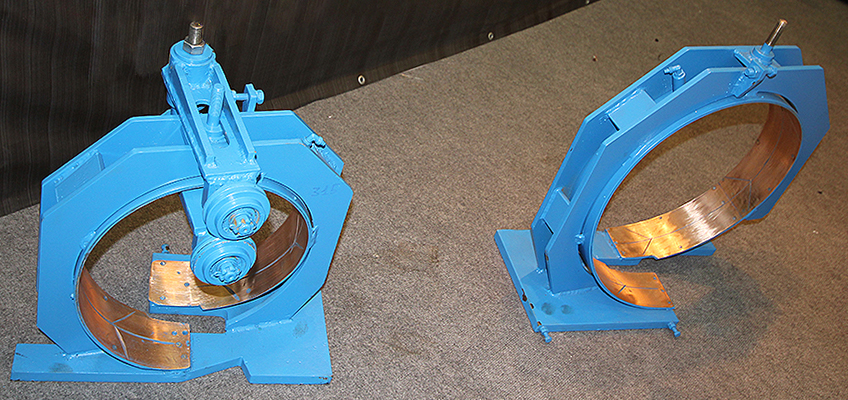

- Набор формообразующих колец (в базовую стоимость станка не входят). Нет необходимости заказывать со станком весь набор колец. Их можно заказать позже, под конкретный заказ. Кольца изготавливаются не только из стандартного ряда, но и любые иные размеры по запросу Заказчика. Срок изготовления 5 - 10 раб.дней.
Стоимость колец (в зависимости от диаметра): | |
Диаметры 100 - 200 мм | 19 890₽ (за шт.) |
Диаметры 201 - 400 мм | 26 900₽ (за шт.) |
Диаметры 401 - 600 мм | 32 700₽ (за шт.) |
Диаметры 601 - 800 мм | 47 100₽ (за шт.) |
Диаметры 801 - 1000 мм | 49 600₽ (за шт.) |
Диаметры 1001 - 1250 мм | 52 400₽ (за шт.) |
Диаметры 1251 - 1400 мм | 57 800₽ (за шт) |
